一、 R2000FZ-PL 全自动摇臂在线缠绕包装机技术参数

技术参数

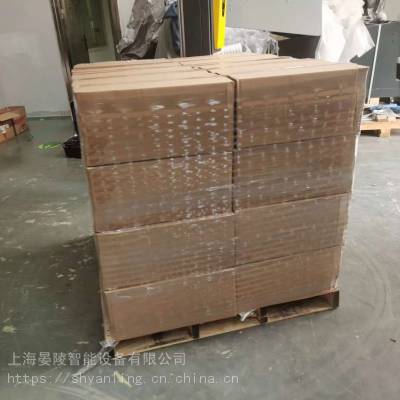

l 裹包对象

1、包装物规格：(L1200×W1000×H1650 )mm（max）

2、货物重量：MAX1300kg

l 机器参数

1、机器承重：  2000Kg（max）

2、包装效率：  30-45托/小时（max）（按照包两层计算）

4、输送高度：  770mm

5、摇臂转速：  15rpm（max）

6、整机功率：  3KW

7、整机重量：  2000Kg

8、工作电压：  380VAC/3相5线/50Hz

9、耗气量：    1000ml/min

10、工作气压：0.4~0.6MPa

l 包装材料

1、LLDPE拉伸薄膜:

2、薄膜宽度：500mm

厚度：20-35μm

大外径：240mm

纸芯内孔：76mm 纸芯

二  供货范围

l 摇臂驱动部件（1套）：

1、电机变频调速并带制动。

2、摇臂减速机：SEW

3、功率：P=1.1KW

4、摇臂驱动变频调速、带制动

l 膜架升降部件(1套)

1、膜架升降采用链条传动，平稳可靠性高。

2、膜架升降驱动减速机型号：涡轮涡杆减速机

3、电机功率：    0.37kw

4、膜架升降减速电机：SEW

l 机架部件(1套)

1、机架为龙门式四柱方管钢结构，材料是Q235型材。

2、机架上部装有传动支架。

3、摇臂部件通过回转支承固定在摇臂架上。

l 安全防护装置（1套）

1、机架部件有安全防护装置和防护网，防护网门锁和设备连锁，当安全门打开时，设备停止运转。

2、防护网高度 1800mm（以图纸为准）。

3、设备运行后停止位置在左上角，防护网门在左下角。

4、门保使用接插样式开关

l 膜架部件(1套)

1、膜架上安装光电开关，自动检测货物的高度。

2、膜架交流电机功率：0.37KW

3、膜架出膜电机：SEW

4、膜架拉伸比为1：2.5

5、送膜速变频可调

6、膜架随动机构

7、膜架送膜摆臂回转，接近开关控制送膜电机的启停达到送膜的随动

l 自动上断膜机构

1、 缠绕完成后，自动将薄膜焊接切断并夹住膜头

2、***的膜夹装置和上断膜程序控制，并设置薄膜吹气装置，缠绕后不留膜尾

3、 熔断薄膜采用加热熔断，焊接后自动熔断，确保不留膜尾，自动上断膜的效率

4、独特的上断膜机构，大大提高设备的包装效率，和客户的码垛效率相匹配

5、气动元件均采用：SMC

l 摇臂缠绕机气动控制系统

1、气源要求:仪表用气由买方接至气动控制箱外的截止阀进口。

2、一个控制箱控制气缸驱动。

l 安全连锁机构

1、转臂启动和输送线连锁。

2、尼龙圈反射板安全防护原理。

3、反射板式光电开关防护，当运转方向上有物体时，尼龙圈变形反射板偏离，光电开关失去信号，机器停止，当反射板与光电开关之间存隔挡时，光电开关失去信号，机器停止。

l 电器及控制系统：

1、 PLC可编程控制，

2、 触摸屏操作，缠绕层数及次数可设置；

3、光电开关，自动感测货物的高度；

4、回转支承驱动，定位***；

5、数字化参数设置：悬臂转速，膜架升降速度，膜架出膜速度。

6、机器设有自动，手动，旁置转换功能，更好的***了包装系统的运行。

7、机器运行设有警示灯提示
